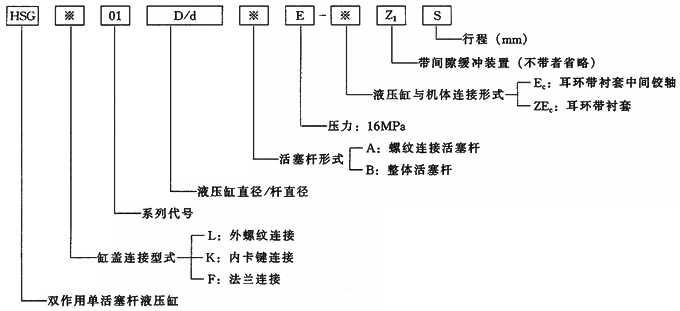

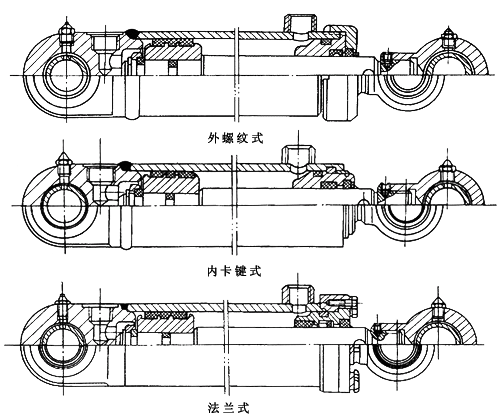

型號意義

技術規格

型號	缸徑/mm	活塞桿直徑/mm			工作壓力160MPa						最大行程/mm
		速比1.33	速比1.46	速比2	速比1.33		速比1.46		速比2
		速比1.33	速比1.46	速比2	推力/N	拉力/N	推力/N	拉力/N	推力/N	拉力/N
HSG※01-40/dE	40	20	22	25	20100	15070	20100	14010	20100	12270	500
HSG※01-50/dE	50	25	28	32	31400	23550	31400	18560	31400	15010	600
HSG※01-63/dE	63	32	35	45	49870	37010	49870	34480	49870	24430	800
HSG※01-80/dE	80	40	45	55	80420	60320	80420	54980	80420	42410	(1000)2000
HSG※01-90/dE	90	45	50	63	101790	76340	101790	40360	101790	51900	(1100)2000
HSG※01-100/dE	100	50	55	70	125660	94240	125660	87650	125660	64060	(1350)4000
HSG※01-110/dE	110	55	63	80	152050	114040	152050	102180	152050	71600	(1600)4000
HSG※01-125/dE	125	63	70	90	196350	146480	196350	134770	196350	94500	(2000)4000
HSG※01-140/dE	140	70	80	100	246300	184730	246300	165880	246300	120600	(2000)4000
HSG※01-150/dE	150	75	85	105	282740	212060	282740	193210	282740	144280	(2000)4000
HSG※01-160/dE	160	80	90	110	321700	241270	321700	219910	32170	169600	(2000)4000
HSG※01-185/dE	180	90	100	125	407150	305370	407150	281500	407150	210800	(2000)4000
HSG※01-200/dE	200	100	110	140	502660	376990	502660	350600	502660	256300	(2000)4000
HSG※01-220/dE	220	-	125	160	608200		608200	411860	608200	286500	4000
HSG※01-250/dE	250	-	140	180	785600		785600	539100	785600	378200	4000
生產廠	四平市永晟液壓有限公司

外形尺寸

尺寸/mm

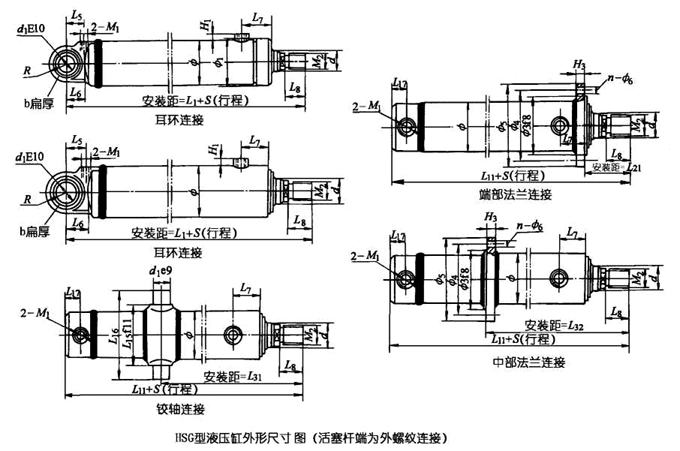

缸徑D	Ф	d			d1	R	b	L6	M2	L8	L5	L7	L1	2-M1	H1	Ф1
		速比φ
		1.33	1.46	2
40	57	20	22	※25	20或GE20ES	25		30	M16×1.5	30	30	65	225	M14×1.5	15	65
50	68	25	28	※32	30或GE30ES	35		40	M22×1.5	35	40		243	M18×1.5		75
63	83	32	35	45	30或GE30ES	35		40	M27×1.5	40	40		258	M18×1.5		90
80	102	40	45	55	40或GE40ES	45		50	M33×1.5	45	50	75 ▲65	300	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45		50	M36×2	45	50	66 ▲76	305 ▲325	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60		65	M42×2	50	60	72 ▲82	304 ▲360	M27×2	20
110	140	55	63	80					M48×2	55		77 ▲87	360 ▲380
125	152	63	70	90					M52×2	60		78	370
140	168	70	80	100	60或GE60ES	70		75	M60×2	65	70	85 ▲95	405 ▲425
150	180	75	85	105					M64×2	70	75	92 ▲102	420 ▲440	M33×2	22
160	194	80	90	110					M68×2	75	70	100	435	M33×2	22
180	219	90	100	125	70或GE70ES	80		85	M76×3	85	89	107	480	M42×2	24
200	245	100	110	140	80或GE80ES	95	90	95	M85×3	95	100	110	510		24
220	273	110	125	160	90或GE90ES	105	100	105	M95×3	105	110	120	560		25
250	299	125	140	180	100或GE100ES	120	110	120	M105×3	115	112	135	614		25

缸徑D	L15	L16	L11	L17	Ф3	Ф4	Ф5	H3	L21	n-Ф6	L31	L32	S
80	125	185	275	25	115	145	175	20	81	8-Ф13.5	>215 <160+S	>200 <190+S	55
90	140	200	280 ▲300	25	130	160	190		82 ▲92	8-Ф15.5	>225 <165+S	>210 <195+S	60
100	155	230	310 ▲330	30	145	180	210		88 ▲98	8-Ф18	>250 <170+S	>230 <210+S	80
110	170	245	330 ▲350		160	195	225	22	95 ▲105	8-Ф18	>260 <190+S	>225 <225+S	70
125	185	260	340		175	210	240	22	98	10-Ф18	>255 <200+S	>235 <240+S	55
140	200	290	370 ▲390	35	190	225	260	24	108 ▲118	10-Ф20	>290 <210+S	>265 <250+S	80
150	215	305	385 ▲405		205	245	285	26	114 ▲124	10-Ф22	>305 <225+S	>285 <265+S	80
160	230	320	400		220	260	300	28	119	10-Ф22	>310 <240+S	>290 <280+S	70
180	255	360	440	42	245	285	325	30	130	10-Ф24	>345 <255+S	>320 <300+S	90
200	285	405	460	40	275	320	365	32	143	10-Ф26	>365 <265+S	>340 <315+S	100
220	320	455	503	53	305	355	405	34	156	10-Ф29	>395 <285+S	>365 <340+S	100
250	350	500	547	55	330	390	450	36	171	12-Ф32	>430 <315+S	>395 <375+S	105

注：1.帶▲者僅為速比φ＝2時的接連尺寸。

2 帶※者速比為1.7。

3 帶△者僅為Ф80缸卡鍵式尺寸。

4 鉸軸荷中法蘭連接的行程不得小于表中S值。

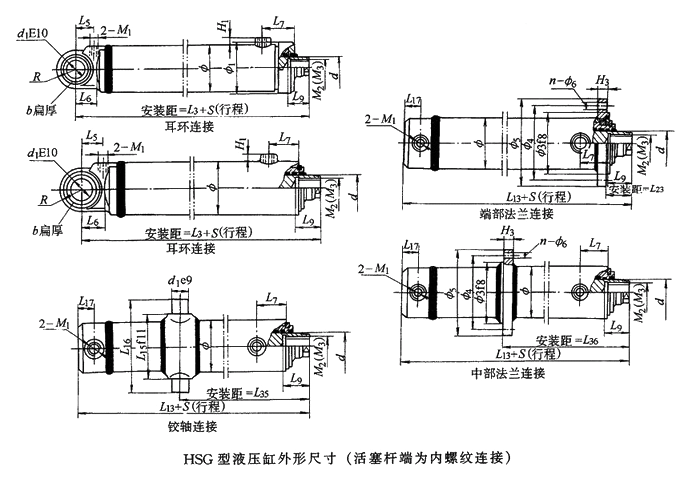

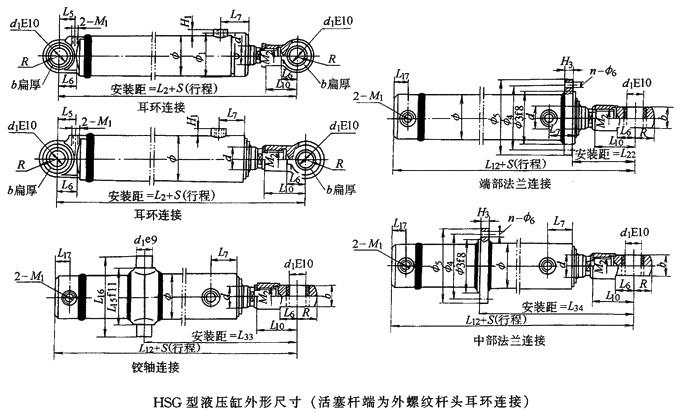

缸徑D	Ф	d			d1	R	b	L6	M2	L9	L5	L7	L3	2-M1	H1	Ф1
		速比φ
		1.33	1.46	2
63	83	32	35	45	30或GE30ES	35		40	M27×1.5	35	40	65	218	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45		50	M33×1.5	40	50	75 ▲65	255	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45		50	M36×2	50	50	66 ▲76	260 ▲280	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60		65	M42×2	55	60	72 ▲82	290 ▲310	M27×2	20
110	140	55	63	80					M48×2	60		77 ▲87	305 ▲325
125	152	63	70	90					M52×2	65		78	310
140	168	70	80	100	60或GE60ES	70		75	M60×2	70	70	85 ▲95	340 ▲360
150	180	75	85	105					M64×2	75	75	92 ▲102	350 ▲370	M33×2	22
160	194	80	90	110					M68×2	80	70	100	360	M33×2	22
180	219	90	100	125	70或GE70ES	80		85	M76×3	90	89	107	395	M42×2	24
200	245	100	110	140	80或GE80ES	95	90	95	M85×3	100	100	110	415		24
220	273	110	125	160	90或GE90ES	105	100	105	M95×3	110	110	120	455		25
250	299	125	140	180	100或GE100ES	120	110	120	M105×3	120	122	135	499		25

缸徑D	L15	L16	L13	L17	Ф3	Ф4	Ф5	H3	L23	n-Ф6	L35	L36	S
80	125	185	230	25	115	145	175	20	36	8-Ф13.5	>170 <115+S	>155 <145+S	55
90	140	200	235 ▲255	25	130	160	190		37 ▲47	8-Ф15.5	>180 <120+S	>165 <150+S	60
100	155	230	260 ▲280	30	145	180	210		38 ▲48	8-Ф18	>200 <120+S	>180 <160+S	80
110	170	245	275 ▲295		160	195	225	22	40 ▲50	8-Ф18	>205 <135+S	>185 <170+S	70
125	185	260	280		175	210	240	22	38	10-Ф18	>195 <140+S	>175 <180+S	55
140	200	290	305 ▲325	35	190	225	260	24	43 ▲53	10-Ф20	>225 <145+S	>200 <185+S	80
150	215	305	315 ▲335		205	245	285	26	44 ▲54	10-Ф22	>235 <155+S	>215 <195+S	80
160	230	320	325		220	260	300	28	44	10-Ф22	>235 <165+S	>215 <205+S	70
180	255	360	355	42	245	285	325	30	45	10-Ф24	>260 <170+S	>235 <215+S	90
200	285	405	365	40	275	320	365	32	48	10-Ф26	>270 <170+S	>245 <220+S	100
220	320	455	398	53	305	355	405	34	51	10-Ф29	>290 <180+S	>260 <235+S	100
250	350	500	432	55	330	390	450	36	56	12-Ф32	>315 <200+S	>280 <260+S	105

注：1 M用于速比φ＝1.46和2；M僅用于速比φ＝1.33。

2 帶▲者僅為速比φ＝2時的接連尺寸。

3 帶△者僅為Ф80缸卡鍵式尺寸。

4 鉸軸荷中法蘭連接的行程不得小于表中S值。

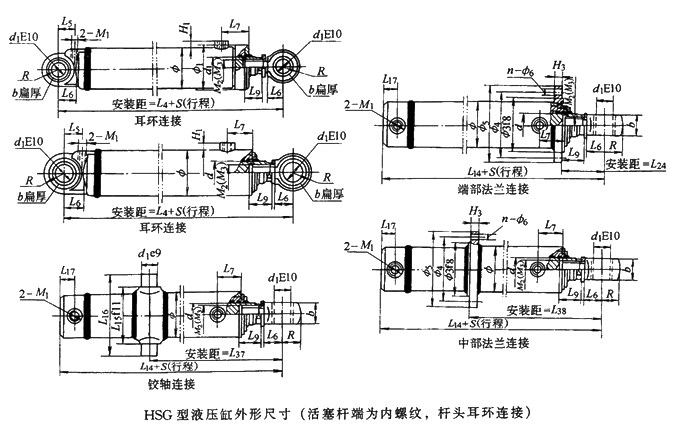

缸徑D	Ф	d			d1	R	b	L6	M2	M3	L9	L5	L7	L4	2-M1	H1	Ф1
		速比φ
		1.33	1.46	2
40	57	20	22	※25	20或GE20ES	25		30	整體式活塞桿			30	65	218	M14×1.5	15	65
50	68	25	28	※32	30或GE30ES	35		40	整體式活塞桿			40		240	M18×1.5		75
63	83	32	35	45	30或GE30ES	35		40	M27×1.5	M24×1.5	35	40		270	M18×1.5		90
80	102	40	45	55	40或GE40ES	45		50	M33×1.5	M30×1.5	40	50	75 ▲65	317	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45		50	M36×2	M33×2	50	50	66 ▲76	312 ▲332	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60		65	M42×2	M36×2	55	60	72 ▲82	357 ▲377	M27×2	20
110	140	55	63	80					M48×2	M42×2	60		77 ▲87	372 ▲392
125	152	63	70	90					M52×2	M48×2	65		78	377
140	168	70	80	100	60或GE60ES	70		75	M60×2	M53×2	70	70	85 ▲95	418 ▲438
150	180	75	85	105					M64×2	M56×2	75	75	92 ▲102	428 ▲448	M33×2	22
160	194	80	90	110					M68×2	M60×2	80	70	100	438	M33×2	22
180	219	90	100	125	70或GE70ES	80		85	M76×3	M68×3	90	89	107	483	M42×2	24
200	245	100	110	140	80或GE80ES	95	90	95	M85×3	M76×3	100	100	110	513		24
220	273	110	125	160	90或GE90ES	105	100	105	M95×3	M85×3	110	110	120	565		25
250	299	125	140	180	100或GE100ES	120	110	120	M105×3	M95×3	120	122	135	624		25

缸徑D	L15	L16	L14	L17	Ф3	Ф4	Ф5	H3	L24	n-Ф6	L37	L38	S
80	125	185	292	25	115	145	175	20	98	8-Ф13.5	>230 <175+S	>215 <205+S	55
90	140	200	287 ▲307	25	130	160	190		89 ▲99	8-Ф15.5	>230 <170+S	>215 <200+S	60
100	155	230	327 ▲347	30	145	180	210		105 ▲115	8-Ф18	>265 <185+S	>245 <225+S	80
110	170	245	342 ▲362		160	195	225	22	107 ▲117	8-Ф18	>270 <200+S	>250 <235+S	70
125	185	260	347		175	210	240	22	105	10-Ф18	>260 <205+S	>240 <245+S	55
140	200	290	383 ▲403	35	190	225	260	24	121 ▲131	10-Ф20	>305 <225+S	>280 <265+S	80
150	215	305	393 ▲413		205	245	285	26	122 ▲132	10-Ф22	>315 <235+S	>295 <275+S	80
160	230	320	403		220	260	300	28	122	10-Ф22	>315 <245+S	>295 <285+S	70
180	255	360	443	42	245	285	325	30	133	10-Ф24	>350 <260+S	>325 <305+S	90
200	285	405	463	40	275	320	365	32	146	10-Ф26	>370 <220+S	>345 <320+S	100
220	320	455	508	53	305	355	405	34	160	10-Ф29	>400 <290+S	>370 <345+S	100
250	350	500	557	55	330	390	450	36	181	12-Ф32	>440 <325+S	>405 <385+S	105

注：1 M2用于速比φ＝1.46和2；M3僅用于速比φ＝1.33。

2 帶▲者僅為速比φ＝2時的接連尺寸。

3 帶※者速比為1.7。

4 帶△者僅為Ф80缸卡鍵式尺寸。

5 鉸軸荷中法蘭連接的行程不得小于表中S值。

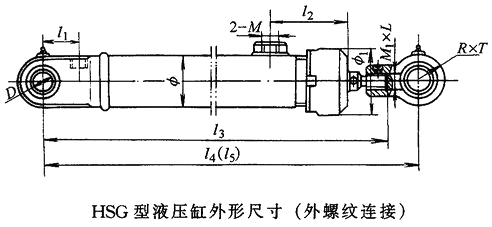

缸徑	Ф	Ф1	D	l1	l2	l3	l4	l5	R×T(厚)	2-M	M1×L(長)
63	76	90	30	40	77	273＋行程	310＋行程	275＋行程	35×35	M18×1.5	M27×2×（35）
80	95	110	40	45	77	302＋行程	365＋行程	310＋行程	45×35	M18×1.5	M27×2×（35）

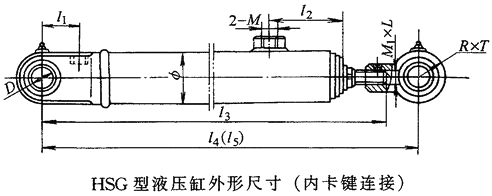

缸徑	Ф	D	l1	l2	l3	l4	l5	R×T(厚)	2-M	M1×L（長）
80	95	40	45	65	302＋行程	365＋行程	310＋行程	45×45	M18×1.5	M32×2×（45）
90	108	40	45		307＋行程	370＋行程	310＋行程	45×45	M18×1.5	M36×2×（50）
100	121	50	55		352＋行程	430＋行程	365＋行程	60×60	M22×1.5	M42×2×（55）
110	133			70	362＋行程	440＋行程	370＋行程			M48×2×（60）
125	152			82	383＋行程	455＋行程	380＋行程			M52×2×（65）
140	168	60	65	87	412＋行程	500＋行程	420＋行程	70×70	M27×2	M60×2×（70）
160	194	60	65	95	427＋行程	515＋行程	430＋行程	70×70	M27×2	M68×2×（75）
180	219	70	75	100	488＋行程	590＋行程	490＋行程	80×80	M33×2	M76×3×（85）
200	245	80	85	105	518＋行程	630＋行程	520＋行程	90×90	M33×2	M85×3×（95）
220	273	90	90	110	565＋行程	690＋行程	565＋行程	100×100	M42×2	M95×3×（110）
250	299	100	100	120	598＋行程	730＋行程	595＋行程	110×110	M42×2	M100×3×（120）

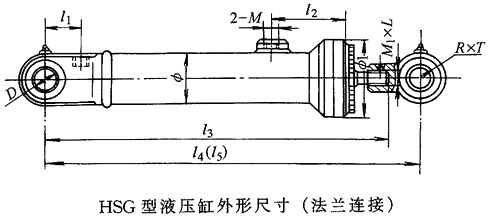

缸徑	Ф	Ф1	D	L1	L2	L3	L4	L5	R×T(厚)	2-M	M1×L(長)
80	95	120	40	45	65	302＋行程	365＋行程	310＋行程	45×45	M18×1.5	M32×2×（45）
90	108	140	40	45		307＋行程	370＋行程	310＋行程	45×45	M18×1.5	M36×2×（50）
100	121	150	50	55		352＋行程	430＋行程	365＋行程	60×60	M22×1.5	M42×2×（55）
110	133	165			70	362＋行程	440＋行程	370＋行程			M48×2×（60）
125	152	185			82	383＋行程	455＋行程	380＋行程			M52×2×（65）
140	168	200	60	65	87	412＋行程	500＋行程	420＋行程	70×70	M27×2	M60×2×（70）
160	194	220	60	65	95	427＋行程	515＋行程	430＋行程	70×70	M27×2	M68×2×（75）
180	219	250	70	75	100	488＋行程	590＋行程	490＋行程	80×80	M33×2	M76×3×（85）
200	245	270	80	85	105	518＋行程	630＋行程	520＋行程	90×90	M33×2	M85×3×（95）
220	273	300	90	90	110	565＋行程	690＋行程	565＋行程	100×100	M42×2	M95×3×（110）
250	299	330	100	100	120	598＋行程	730＋行程	595＋行程	110×110	M42×2	M100×3×（120）
