液壓油缸

DG型車輛液壓缸

發布時間：2022-07-21

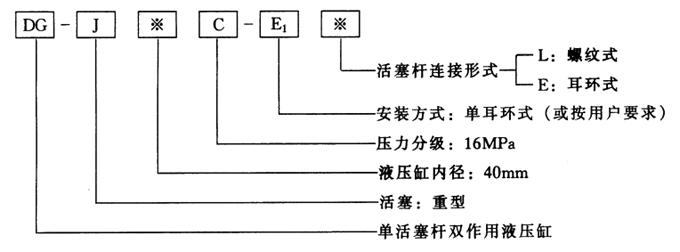

型號意義

技術規格

型號	缸徑/mm	桿徑/mm	活塞面積/cm2		推力/N	拉力/N	最大行程/mm
型號	缸徑/mm	桿徑/mm	大端	小端	16MPa	16MPa	最大行程/mm
DG-JB40E-※-※	40	22	12.57	8.63	20160	13800	1500
DG-JB50E-※-※	50	28	19.64	13.48	31410	21560	1500
DG-JB63E-※-※	63	35	31.17	21.27	49870	34480	2000
DG-JB80E-※-※	80	45	50.27	34.37	80430	54980	2500
DG-JB100E-※-※	100	55	78.54	53.91	125660	87650	6000
DG-JB110E-※-※	110	63	94.99	63.38	152050	102180	6000
DG-JB125E-※-※	125	70	122.72	83.13	196350	134770	8000
DG-JB140E-※-※	140	80	163.86	103.62	246300	165870	8000
DG-JB150E-※-※	150	85	176.72	119.97	287240	191940	8000
DG-JB160E-※-※	160	90	200.96	136.38	321700	219920	8000
DG-JB180E-※-※	180	100	254.34	175.84	407150	281490	8000
DG-JB200E-※-※	200	110	314.16	219.23	502660	350770	8000
DG-JB220E-※-※	220	125	380.13	257.41	608210	411860	8000
DG-JB250E-※-※	250	140	490.88	336.96	785410	539100	8000
DG-JB280E-※-※	280	150	615.24	438.50	984000	780800	8000
DG-JB320E-※-※	320	180	804.25	549.78	1286800	879650	8000
生產廠	四平市永晟液壓有限公司

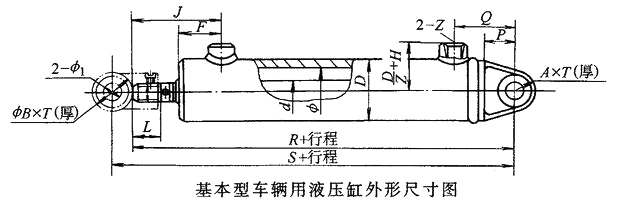

外形尺寸

型號	尺寸/mm
型號	d	Ф	D	Z	M	L	ФB×T	A×T	P	Q	F	J	H	R	S	2-Ф1或關節軸承
DG-J40C-E1※-Y3	22	40	60	3/8	M20×1.5	29	45×37.5	20×22	27	59	43	88	15	200	266	16D5
DG-J50C-E1※-Y3	28	50	70	3/8	M24×1.5	34	56×45	25×28	32	66	52	104	15	242	276	20D5
DG-J63C-E1※-Y3	35	63	86	1/2	M30×1.5	36	71×60	35.5×40	40	79	59	114	20	274	317	31.5D5或GE30ES
DG-J80C-E1※-Y3	45	80	102	1/2	M39×1.5	42	90×75	42.5×50	50	94	57	121	20	306	359	40D5或GE40ES
DG-J90C-E1※-Y3	50	90	114	1/2	M39×1.5	42	90×75	45×45	50	101	70	142	20	345	396	40D5或GE40ES
DG-J100C-E1※-Y3	56	100	127	3/4	M48×1.5	62	112×95	53×63	60	111	66	154	24	369	427	50D5或GE50ES
DG-J110C-E1※-Y3	63	110	140	3/4	M48×1.5	62	112×95	55×75	65	128	83	173	24	407	462	50D5或GE50ES
DG-J125C-E1※-Y3	71	125	152	3/4	M64×2	70	140×118	67×80	75	136	70	166	24	421	496	63D5或GE60ES
DG-J140C-E1※-Y3	80	140	168	1	M64×2	70	140×118	65×80	75	147	93	193	25	449	522	63D5或GE60ES
DG-J150C-E1※-Y3	85	150	194	1	M80×2	80	170×135	75×80	95	169	78	185	25	481	566	71D5或GE70ES
DG-J160C-E1※-Y3	90	160	194	1	M80×2	80	170×135	75×80	95	169	113	223	25	520	603	71D5或GE70ES
DG-J180C-E1※-Y3	100	180	219	11/4	M90×2	95	176×160	80×90	95	173	149	269	30	597	687	90D5或GE90ES
DG-J200C-E1※-Y3	110	200	245	11/4	M90×2	95	210×160	122×100	95	237	165	295	30	687	777	100D5或GE100ES

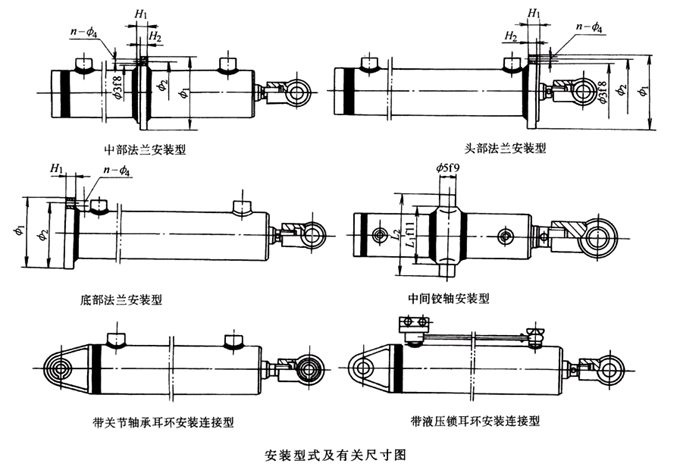

缸徑D/mm	法蘭盤推薦尺寸/mm						鉸軸推薦尺寸/mm
缸徑D/mm	H1	H2	Ф1	Ф2	Ф3	n-Ф4	Ф5f9	L1	L2
40	23	15	130	115	90	4-Ф11	25	95	145
50	23	15	140	125	100	4-Ф11	25	105	155
63	23	15	160	135	110	6-Ф13.5	60	115	171
80	28	20	175	145	115	8-Ф13.5	40	135	199
90			190	160	130	8-Ф15.5	45	150	222
100			210	180	145	8-Ф18	50	160	240
110	30	22	225	195	160	8-Ф18	50	180	270
125	30	22	240	210	175	10-Ф18	60	195	295
140	32	24	260	225	190	10-Ф20	70	215	325
150	34	26	285	245	205	10-Ф22	70	215	325
160	36	28	300	260	220	10-Ф22	80	240	366
180	38	30	325	285	245	10-Ф24	90	270	410
200	40	32	365	320	275	10-Ф26	100	295	455

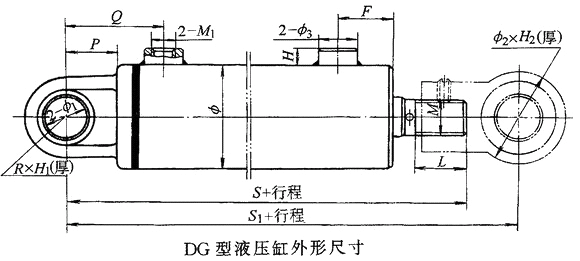

型號	尺寸/mm
型號	Ф	M	l	Ф2×H2	2-Ф1	R×H1	2-Ф3	2-M1	F	H	P	Q	S	S1
DG-J50C-E1L	70	M24×1.5	33	56×45	20	25×28	30	M18×1.5	52	15	32	65	242	272
DG-J63C-E1L	83	M30×2	36	60×60	32	30×40	35	22×1.5	67	15	35	70	272	310
DG-J80C-E1L	102	M42×2	42	80×75	40	40×50	35	M22×1.5	70	15	50	85	308	359
DG-J100C-E1L	127	M48×2	62	100×95	50	50×63	45	M27×2	81	20	60	102	369	427
DG-J110C-E1L	140	M56×2	70	115×105	55	55×75	45	M27×2	85	20	65	118	404	472
DG-J125C-E1L	159	M64×3	73	124×118	63	62×80	45	M27×2	90	20	70	129	421	486
DG-J140C-E1L	168	M72×3	75	130×125	65	65×80	55	M33×2	95	20	80	144	560	540
DG-J150C-E1L	185	M80×3	80	140×135	71	71×80	55	M33×2	101	20	81	145	481	565
DG-J160C-E1L	194	M80×3	85	160×145	80	80×85	55	M33×2	115	20	90	168	528	613
DG-J180C-E1L	219	M90×3	95	176×160	90	90×95	65	M42×2	126	20	105	185	606	716
DG-J200C-E1L	245	M100×3	105	184×170	100	100×105	65	M42×2	157	20	110	200	680	800
DG-J220C-E1L	273	M110×3	112	200×120	100	100×120	65	M42×2	157	20	120	200	693	811
DG-J250C-E1L	299	M125×4	125	220×130	110	110×136	65	M42×2	157	20	130	210	716	831
DG-J320C-E1L	402	M160×4	166	280×170	140	140×176	70	M48×2	200	24	160	264	847	1017
